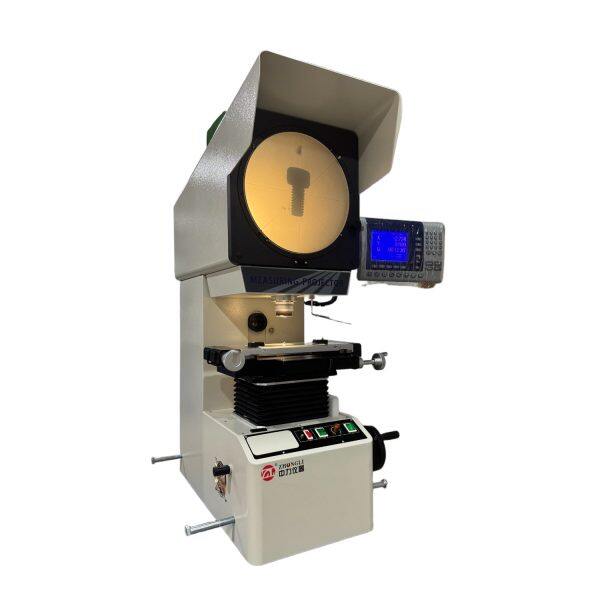

جهاز عرض عمودي ZL-1509

>>>هذه الأداة عبارة عن جهاز عرض عمودي تم تطويره بواسطة شركتنا، ويتميز بالخصائص التالية:

جهاز القياس الرقمي من سلسلة ZL-1500 هو جهاز قياس دقيق وعالي الكفاءة، يجمع بين البصريات والميكانيكا والإلكترونيات. يُستخدم على نطاق واسع في صناعات مثل الآلات والأجهزة والإلكترونيات والصناعات الخفيفة، وكذلك في الجامعات ومعاهد البحث وأقسام معايرة القياس.

يمكن لهذه الأداة قياس أبعاد المحيط وأشكال السطح لمختلف قطع العمل ذات الأشكال المعقدة بكفاءة، مثل القوالب والأجزاء المختومة والكاميرات والخيوط والتروس وقواطع الطحن المشكلة.

يتميز النظام البصري لهذا المنتج بجودة عالية، مع تصوير واضح بالعدسة الشيئية وتكبير دقيق. في ظل الإضاءة الضوئية المنبعثة، يكون خطأ قياس المحيط أقل من 0.08%؛ ويمكن أن يصل خطأ مؤشر قياس الإحداثيات إلى (3+L/200) ميكرومتر. الجهاز مزود بطابعة مصغرة مخصصة ومفتاح تشغيل، مما يجعل إخراج البيانات وأخذ العينات غاية في السهولة. يمكن أن تكون صورة قطعة العمل إما صورة موجبة أو صورة معكوسة.

يمكن لهذه الأداة فحص محيطات وأشكال سطح قطع العمل المعقدة المختلفة بكفاءة، مثل القوالب والأجزاء المختومة والكامات والمسامير والتروس وقواطع الطحن والتشكيل والأدوات الأخرى وأدوات القطع والأجزاء والمحطات والساعات والماس.

له تطبيقات واسعة، ويُستخدم على نطاق واسع في صناعات مثل الآلات والقوالب والأجهزة والإلكترونيات والصناعات الخفيفة. وهو جهاز معايرة مترولوجية لا غنى عنه في مختبرات القياس وورش الإنتاج.

دقة قياس الجهاز: (3 + لتر/200) ميكرومتر

دقة العرض الرقمي لإحداثيات X وY: 0.0005 مم

نظام معالجة البيانات: نظام معالجة البيانات متعدد الوظائف DP100، مع شاشة عرض صينية كاملة، قادر على أخذ عينات متعددة النقاط، وتدوير الإحداثيات، والكشف عن النقاط والخطوط والمسافات والزوايا، وإخراج بيانات RS-232، وعرض رسومات القياس.

يعتمد ارتفاع المحور Z لهذا الجهاز على نظام نقل سككي، مما يعزز ثبات ومتانة هيكل الجهاز. يُنتج الجهاز صورًا واضحة بنسب تكبير دقيقة.



التقنيات الرئيسية:

يضع جهاز القياس قطعة العمل على طاولة العمل تحت إضاءة منعكسة أو منعكسة. في هذه الحالة، يكون خطأ قياس المحيط أقل من 0.08%؛ ويمكن أن يصل خطأ مؤشر قياس الإحداثيات إلى (3+L/200) ميكرومتر، حيث L هو الطول المقاس (الوحدة: مم). الجهاز مزود بطابعة مصغرة مخصصة ومفتاح تشغيل، مما يجعل إخراج البيانات وأخذ العينات غاية في السهولة.

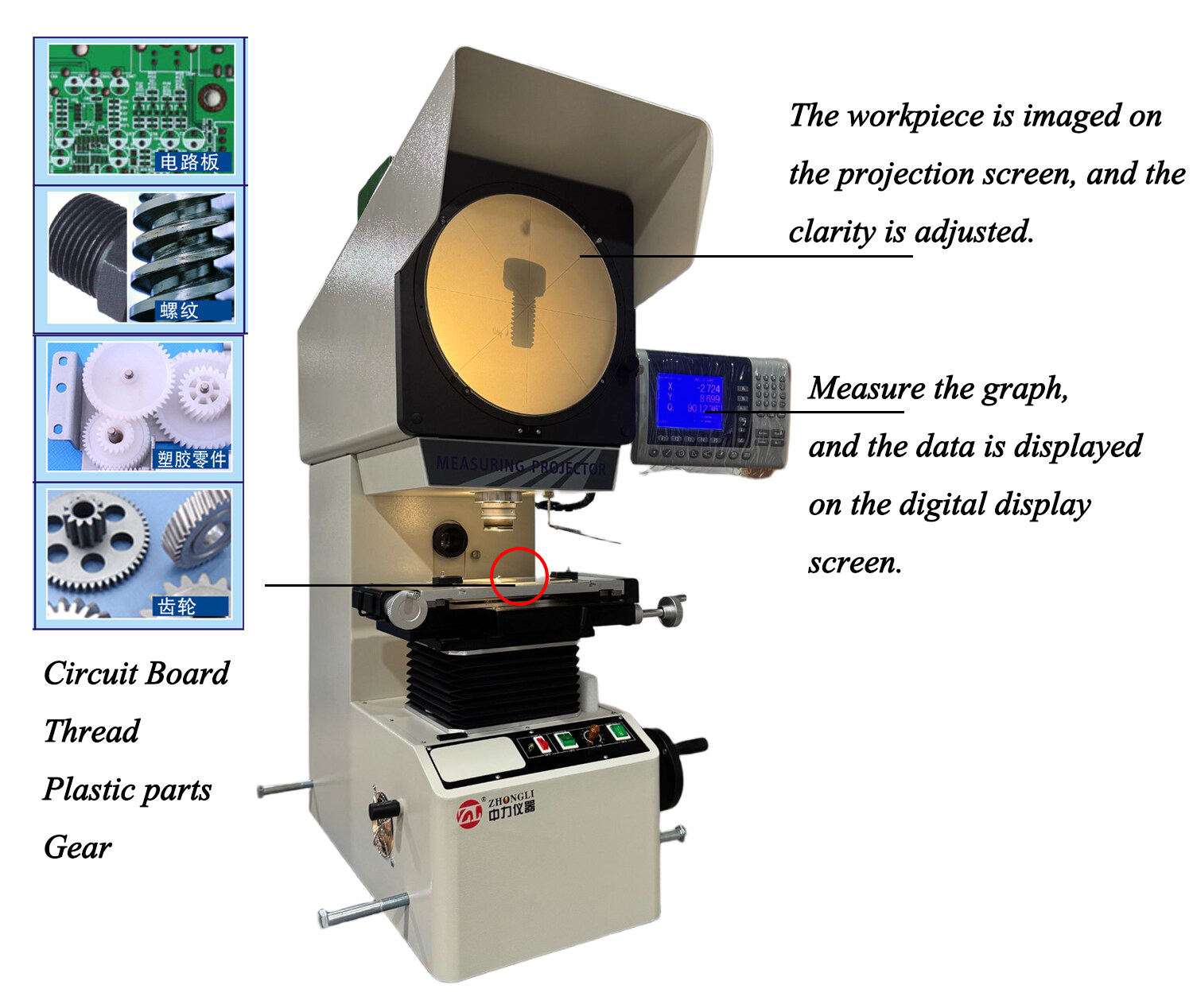

تستخدم عدسة موضوعية لتكوين صورة حقيقية مكبرة (صورة مقلوبة)، ثم تنعكس هذه الصورة بعد ذلك بواسطة مرآة على السطح المصنفر لشاشة العرض، مما ينتج صورة مطابقة لقطعة العمل.



ZL-1509 مقياس الضربة الفعال:

إكس

150 ملم

ي

50 ملم

ز

100 ملم



المعايير الفنية لـ ZL-1509:

اسم	بيانات	ملاحظة
حجم الطاولة المعدنية (مم)	340×152
حجم الطاولة الزجاجية (مم)	196×96
ضربة X (مم)	150
ضربة Y (MM)	50
ضربة Z (MM)	100 (بما في ذلك التركيز)
قياس الدقة	3+ لتر/200
دقة العرض X وY	0.0005 مم



>>>الملحق 1: ملحقات الآلة

1. شاشة العرض:
2. حجم شاشة العرض (مم): Φ312، نطاق قابل للاستخدام أكبر من Φ300، باستخدام تكنولوجيا الطباعة الحجرية اليابانية، محفورة بخطوط شبكية.
3. نطاق دوران شاشة العرض: 0-360 درجة
4. دقة العرض الرقمي لزاوية الدوران: 1′ أو 0.01º، باستخدام مشفر دوار ياباني.



عدسة موضوعية:

نسبة	10x	20X(اختياري)	50X (اختياري)	100X (خيار)
مجال الرؤية الموضوعية (مم)	Φ30	Φ15	Φ6	Φ3
مسافة العمل الموضوعية (مم)	77.7	44.3	38.4	25.3
أقصى ارتفاع للقياس (مم)	90	90	90	90



نظام قياس المسافة:

يستخدم جهاز العرض الرقمي متعدد الوظائف DP-300C مواد يابانية، ويتميز بشاشة عرض كاملة باللغة الصينية. يمكنه أخذ عينات متعددة النقاط، ودوران الإحداثيات، وقياس النقاط والخطوط والدوائر والمسافات والزوايا.



إضاءة الآلات:

يتم استخدام مصابيح الهالوجين المستوردة من ألمانيا Osram 24V و 150W في الإضاءة المنقولة والمنعكسة.



طريقة التبريد:

تبريد الهواء القسري (3 مراوح محورية)



مصدر الطاقة للجهاز:

110 فولت/220 فولت (تيار متردد) 50/60 هرتز، إجمالي الطاقة 400 واط



أبعاد الجهاز:

الطول * العرض * الارتفاع (مم): 788 * 524 * 1152



طاولة العمل X و Y:

مصنوعة من الحديد المطاوع المصبوب والمصنع بدقة، مع معالجة تثبيت خاصة لتحسين دقة القياس والاستقرار بشكل كبير.



طريقة النقل:

يعتمد على ناقل الحركة البصري الياباني الخالي من الأسنان.
