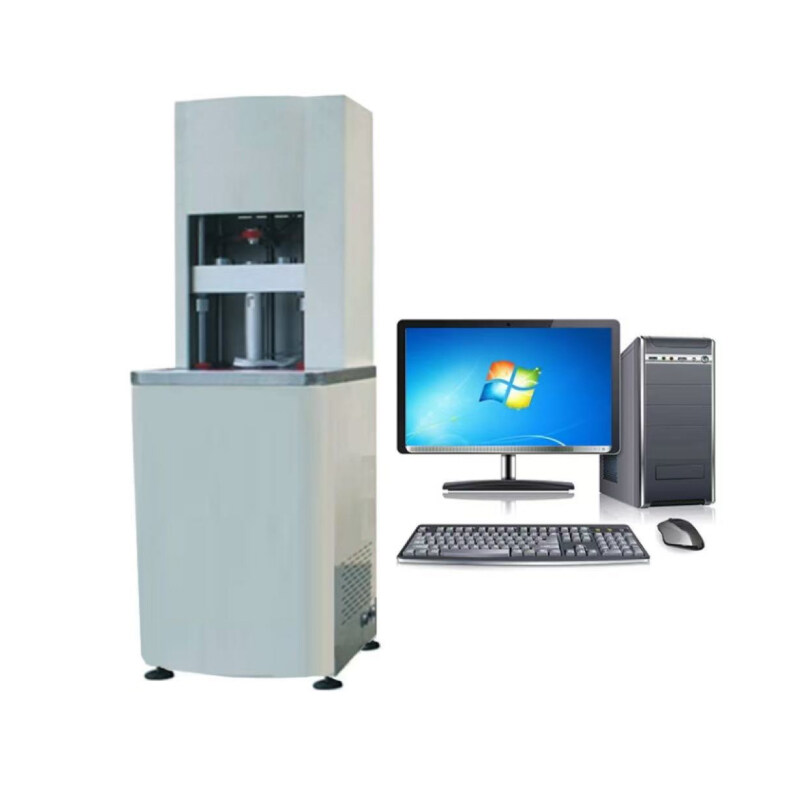

Tester delle prestazioni di ammortizzazione delle scarpe ZL-7073

Macchina Panoramica:

Questa macchina viene utilizzata per valutare le proprietà di ammortizzazione e la rapida relazione forza-spostamento di compressione dei materiali dell'intersuola utilizzati nelle scarpe sportive per le competizioni ufficiali di corsa. È uno strumento di prova ideale per agenzie di supervisione tecnica, produttori di scarpe sportive, organismi di ispezione e arbitrato commerciale e istituti di ricerca.

Standard applicabili:

GB/T 30907-2014, ASTM F1614, ASTM F1976

Parametri tecnici:

1. Sistema operativo di prova: software operativo dedicato ad alta velocità
2. Peso del martello a caduta: 8,5 kg (5 J), 11,9 kg (7 J)
3. Specifiche della testa d'impatto: raggio superiore R = 1,0 ± 0,25 mm, parte superiore rotonda, diametro 45 mm, peso inferiore a 0,2 kg
4. Altezza di caduta: regolabile in base all'altezza del campione, ogni altezza di caduta di prova è di 50 mm
5. Energia d'impatto richiesta: 5 J; 7 J
6. Velocità di prova: 2 + 1 secondi per ciclo
7. Capacità della cella di carico: 5000 lbf, frequenza di campionamento superiore a 1000 Hz
8. Sensore di spostamento: 0–100 mm, frequenza di campionamento maggiore di 1000 Hz
9. Dimensioni della macchina: 800 × 700 × 1700 mm
10. Alimentazione: CA 220 V, 50 Hz

Caratteristiche delle prestazioni:

• Utilizza sensori piezoelettrici ad alta sensibilità di fama internazionale per la misurazione della forza per acquisire con precisione dati di forza completi
• Dotato di sensori di deformazione ad alta velocità che superano il doppio della velocità di risposta richiesta per gli attuali test sugli oggetti, garantendo la misurazione della deformazione in micrometri
• Sistema di elaborazione del segnale ad alta velocità per catturare con precisione il piccolo intervallo di tempo tra forza zero e forza di picco, visualizzato direttamente tramite curve
• Un software avanzato consente test di cicli multipli sullo stesso campione, con analisi statistica eseguita sui dati dei cicli da 26 a 30
• Impostazioni del report definite dall'utente in base ai requisiti standard, ingrandimento/riduzione della curva e lettura del valore della curva
• Fornisce dati di report e funzioni di stampa delle curve
• Sistema software pratico, affidabile, stabile, flessibile e intuitivo per soddisfare molteplici requisiti di test specificati dagli standard, con gestione del database per l'elaborazione dei dati, l'archiviazione dei risultati e i piani di test

Sistema di controllo ed elaborazione:

• Utilizza un computer di marca per il controllo, il completamento della configurazione del test, il controllo dello stato, l'acquisizione dei dati, il calcolo, la visualizzazione e la stampa dei risultati
• Dotato di software di test dedicato basato su Windows XP con funzionalità di pacchetto intelligenti: alta velocità, interfaccia intuitiva, funzionamento flessibile e stabile, funzionalità completa
• In grado di determinare parametri di prestazione secondo standard nazionali, internazionali o forniti dall'utente, eseguire elaborazioni statistiche e produrre report di prova e curve caratteristiche in vari formati
• Funzioni principali dell'interfaccia:** Gestite tramite blocchi di selezione del controllo, interfacce grafiche o interfacce di testo
• Protezione tramite password:** impedisce l'alterazione o l'eliminazione accidentale di dati importanti o risultati di test, garantendo l'integrità dei dati e prevenendo operazioni non autorizzate o danni alle apparecchiature
• Sistema di rilevamento e registrazione automatico del sovraccarico integrato per ridurre l'errore umano, conversione automatica della portata e posizionamento automatico dopo il completamento del test

Impostazioni delle specifiche del campione:

• Include il nome del campione, la forma, la posizione del test (avampiede o tallone) e lo spessore, con una funzione di specifica unificata per evitare input ripetitivi
• Le unità di misura dei risultati dei test possono essere selezionate tra kg, g, lb, N, kN, kg/mm², kg/cm², kg/m², lb/in², psi, mm, cm, MPa, min, m, %, e, sec, ecc.
• I risultati dei test possono essere rianalizzati, ricalcolati, visualizzati in unità diverse e i grafici modificati
• Conversione automatica del tempo di funzionamento, durata del test illimitata

Curve del report e formato di stampa:

1. Il rapporto di prova include l'analisi statistica di 5 serie di cicli di impatto e la media automatica (cicli 26-30)
2. Forza di picco (FM) in Newton (o libbra-forza)
3. Spostamento massimo (DM) in mm (o pollici)
4. Energia massima fino allo spostamento di picco (UM) in Joule (o pollice-libbra-forza)
5. Energia di isteresi nel punto dopo il picco di forza in cui la forza è uguale a zero (UF) in Joule (o pollice-libbra-forza)
6. Tempo in cui si verifica la forza massima (TM) in millisecondi
7. Forza di picco e spostamento normalizzati
8. Pressione di picco normalizzata (PM) in MPa (kN/m²) o lb/in²
9. Deformazione di picco normalizzata (eM)
10. HER (rapporto di energia di isteresi)
11. Rigidità media normalizzata (Sm) in N/mm o lbf/in
12. Picco G
13. Ulteriori elementi del report possono essere aggiunti su richiesta

Il formato del report include la visualizzazione dei punti di coordinate forza-spostamento, forza-tempo e spostamento-tempo. Gli utenti possono personalizzare font, dimensioni, colore, unità di misura, dimensioni del grafico, formato, colore di sfondo e opzioni della curva. Supporta la stampa di test singoli, la stampa di test multipli e la stampa della riproducibilità della curva.

Caratteristiche aggiuntive:

* Curve di prova multifunzionali e di facile lettura per comprendere la modalità di prova e le specifiche del campione

* Zoom della curva locale con ingrandimento illimitato, con regolazione automatica della scala degli assi

* Progettazione di report versatile con personalizzazione completa di caratteri, colori, sfondi e posizionamento delle curve

* Gli utenti possono definire elementi di prova, raccogliere statistiche dai risultati dei test e creare formati di report personalizzati
