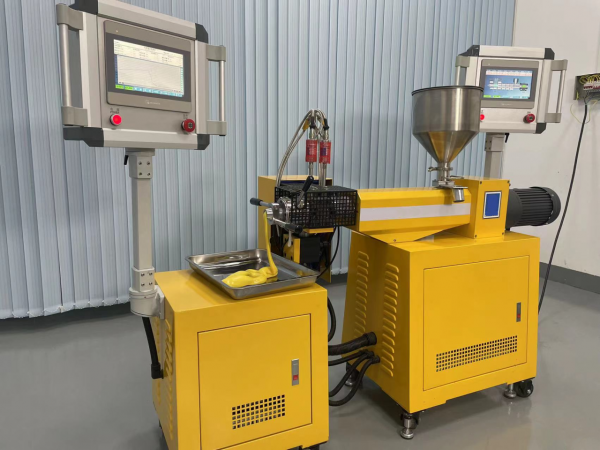

FPV Filtre Değeri Basınç Test Cihazı

Uygulanabilir：
Bu makinenin test yöntemi, uygulanabilir Avrupa standardı EN13900-5:2005 test standardına uygundur. PP, PE ve diğer plastik hammaddeler ile bunların masterbatchleri ve diğer karışımlarındaki pigmentler gibi katı maddelerin dağılma performansının belirlenmesi için uygundur. Dağılma performansının belirlenmesi, filtrelemeden önce eriyik basıncı ve sıcaklık eğrisi değişikliklerinin gerçek zamanlı olarak kaydedilmesi ve yakalanması ve basınç ve filtrasyon değerinin otomatik olarak hesaplanması. Filtrelemeden önce eriyik basıncı ve sıcaklık eğrisinin değişimini gerçek zamanlı olarak kaydeder ve yakalar ve basınç filtrasyon değerini otomatik olarak hesaplar.

İlke：
Küçük hassas tek vidalı ekstruder, eriyik pompası, elek filtresi, yüksek hassasiyetli eriyik sıcaklığı ve basınç sensörü, PLC programı ölçüm ve analiz sisteminden oluşur. Test malzemesi önce tek vidalı ekstruder tarafından eritilir ve homojenleştirilir ve ardından sabit hız, basınç ve sıcaklığa sahip eriyik pompası tarafından 10μm (1250 mesh) elek ile donatılmış kalıp kafasına taşınır. PLC programlanabilir program, ekranın önündeki eriyik basınç eğrisinin değişimini gerçek zamanlı olarak ölçer ve kaydeder ve ardından filtrasyon basınç değerini (FPV) otomatik olarak hesaplar ve test sonucunu yazdırır.

Tipik Uygulamalar：
1. Masterbatchlerin Ar-Ge ve formülasyon optimizasyonu
2. Dolgu fonksiyonel masterbatch'lerinin Ar-Ge ve formülasyon optimizasyonu

3. Pigmentlerin, masterbatchlerin ve diğer dolgu malzemelerinin dispersiyon performansının ölçülmesi.
4. Kalite denetimi ve kontrolü

Tek Vidalı Ekstruder：
1. Sıcaklık aralığı：～300℃
2. Sıcaklık hassasiyeti: ±1℃
3. Vida Çapı: 20
4. L/D oranı: 1:28
5. Vida hızı: 0-95rpm Frekans düzenlemesi
6. Vida malzemesi: 38CrMoAl krom-molibden alaşımı, yüzey temperleme, nitrürleme, krom kaplama, parlatma ve ultra ince kırınım taşlama.
Yüzey temperlenmiş, nitrürlenmiş, krom kaplanmış, parlatılmış ve ultra hassas kırınımlı taşlama ile pürüzlülük Ra≤0.4μm'dir.
0,4 μm, nitrürleme tabakası derinliği ≥ 0,6 mm, sertlik HRC55 ~ 60
7. Namlu malzemesi: 45# karbon yapı çeliği, yüzey tavlama, nitrürleme, krom kaplama, parlatma ve ultra ince kırınım taşlama işlemi.
Yüzey temperlenmiş, nitrürlenmiş, krom kaplanmış, parlatılmış ve ultra hassas kırınım taşlama işlemi uygulanmış, pürüzlülük Ra ≤ 0,4μm, nitrürlenmiş tabakanın derinliği ≥ 0,6mm.
Nitrürleme tabakası derinliği ≥ 0,6 mm, sertlik HRC55 ~ 60
8. Isıtma bölgesi: namlu 3 bölgeli ısıtıcı, kafa 2 bölgeli ısıtıcı, emniyetle kaplı
Koruyucu rüzgar kalkanı
9. Soğutma bölgesi: 4 grup çok kanatlı fan, ultra statik zorunlu hava soğutması
10. Hazne: 304 paslanmaz çelikten üretilmiş olup, sürgülü hızlı boşaltma tertibatı ve şeffaf boşaltma yuvası ile donatılmıştır, her an boşaltılabilir.
ve şeffaf besleme koltuğu sayesinde, besleme durumunu her an gözlemleyebilirsiniz.
11. Eriyik sıcaklığı: Eriyik sıcaklık değişimini izlemek için yüksek hassasiyetli eriyik sıcaklık sensörü.
12. Eriyik basıncı: 0-40MPa yüksek hassasiyetli eriyik basınç sensörü, kafa basıncı değişikliklerini izlemek için, kapalı devre kilitleme kontrol ana bilgisayarı
Ana bilgisayar işleminin kapalı devre birbirine bağlı kontrolü
13 tahrik motoru: 2.2KW hassas dişli motoru
14. Elektronik kontrol sistemi: PLC programlanabilir renkli dokunmatik ekran, insan-makine arayüzü işletim sistemi, ekstrüzyon işlemi dinamik olarak görüntülenebilir ve izlenebilir.
Ekstrüzyon işlemi, sıcaklık kontrolü, tahrik, dönüş, basınç ve diğer iç içe geçen kontroller dahil olmak üzere dinamik olarak görüntülenebilir ve izlenebilir.
Sayı, basınç ve diğer iç içe geçmiş işlevler
15. Güvenlik koruması: Eriyik basıncı, aşırı basınç alarmı koruması için ana bilgisayara kilitlenir; eriyik sıcaklığı, aşırı basınç alarmı koruması için ana bilgisayara kilitlenir; eriyik sıcaklığı, aşırı basınç alarmı koruması için ana bilgisayara kilitlenir.
Eriyik sıcaklığı, düşük sıcaklıkta başlatma koruması için ana bilgisayara bağlıdır.
16. güç kaynağı: 3#, AC380V, 50Hz üç fazlı beş telli
17. Hacim: 1980 × 550 × 1550 (G × D × Y) mm
18 kilo: yaklaşık 320kg

IV.Dozaj Pompası：
1. verim: 5cc/devir verim
2. Hız: 60rpm Değişken frekanslı hız kontrolü
3. Sıcaklık: ≤350°C
4. Basınç: ≤270bar

V. Basınç Sensörü：
1. giriş basıncı: 0-10Mpa (Dynisco)
2. Çıkış basıncı: 0-35Mpa (Dynisco)
3. Basınç doğruluğu: ±0.%1 veya daha az

Filtre：
Filtre eleği EN13900-5:2005 standardına uygundur, çok katmanlı paslanmaz çelik örgülü ağ ile kaplı alüminyum çerçeve, Avrupa standardına uygun elek paketi.

Platformun analiz ve test edilmesi：
1. PLC programlanabilir renkli dokunmatik ekran kontrolörü, insan-makine arayüzü işletim sistemi
2. Basınç, sıcaklık, akış, hız kontrol modülü, kilitlemeli kilitlemeli kapalı devre kontrolü
3. Eriyik sıcaklığı ve basınç eğrisi değişikliklerinin zamanında edinilmesi ve yakalanması
4. USB soketi ile test sonuçlarını yazdırmak için yazıcıya bağlanabilir
5. Test raporlarının otomatik oluşturulması, filtre basınç değerinin (FPV) otomatik hesaplanması
